    自作BDBOX その3

    今回は自作BDBOX その2のつづきになります。

    後はシートを貼り付けて終わりなので張り切って参りましょう。



    それではまず前回作成したBOXの外寸を新たに測りましょう。

    ここではヨコa・奥行b・高さcとしておきます。

    そうしましたらレイアウトを決めそこにのり代をつけたものをラベルシートに印刷しカットして下さい↓

    BDBOX 解説図

    ちなみに今回シートを貼る順番は背面→両側面→天地の順ですが、

    この順番が変わるとのり代の付け方も変わりますので気をつけて下さい。

    上の画像についてですが側面は左右で形が対称になるので間違えないようにしてください。

    天地もレイアウトの向きに注意して下さい。

    印刷完了↓

    RIMG0616[1]

    画像ではカットされていませんが上の画像通りそれぞれの面積+のり代以外はカットしておいて下さい。

    次に細かいカット作業に入ります。



    まず簡単な背面から↓

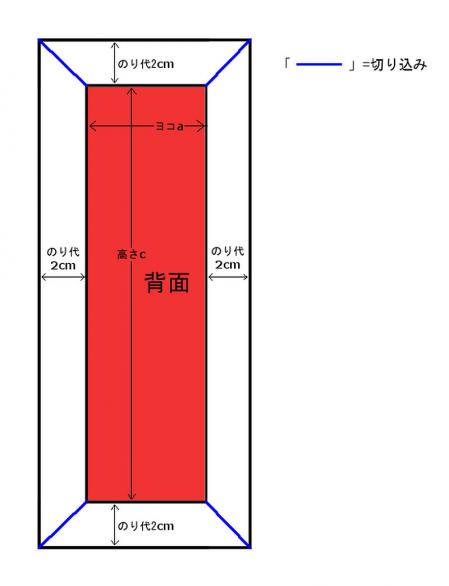

    背面 図

    四隅から背面積の四隅まで切り込みを入れてください。

    背面はこれで終了。



    続いて側面です↓

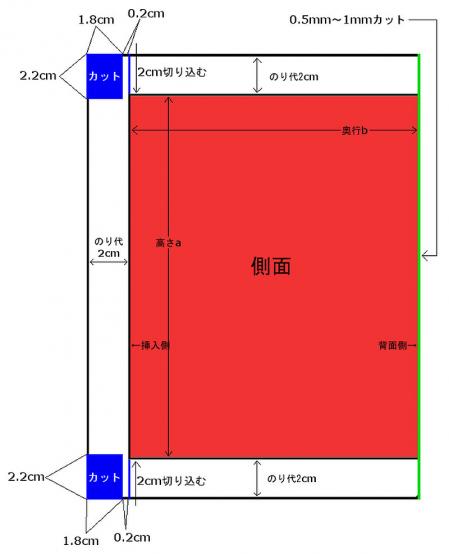

    側面 図

    挿入口側上下の青い面積をカット&線を切り込んでください。

    この作業は挿入口の四隅を綺麗に折るためにやっています↓

    RIMG0633[1]


    さらに背面側を0.5~1mm程薄皮を剥く感じでカットして下さい。

    これはBOXからシートの端が出ないようにカットしています。

    端が出るとはがれ易くなるためです。

    目安で0.5~1mmと書きましたが貼る直前に現物と合わせて調整するようにして下さい。



    最後に天地↓

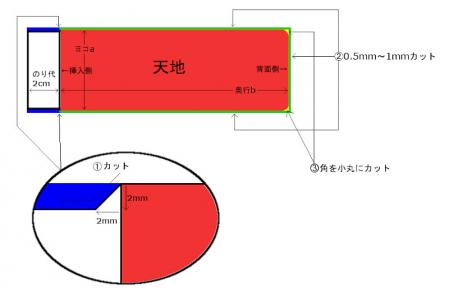

    天地 図

    天地は①~③の順番にカットするようにして下さい。

    先程と同じく①は挿入口四隅の処理のため、②・③は端が出ないようにするためです。

    ③は可能な限り小さい小丸にして下さい。



    カット出来たらいよいよ貼っていきましょう。

    まず背面。

    仮止めのためラベルシート中央1cm巾くらいだけ台紙を剥がして下さい↓

    RIMG0619[1]

    この状態で位置を決めてください↓

    RIMG0620[1]

    決まったら貼り付けていきましょう。

    中央から定規を当てながら空気やしわが入らないように貼っていきます↓

    RIMG0621[1]

    貼れたらのり代の始末です。

    まずは上下ののり代を折ります↓

    RIMG0622[1]
    RIMG0623[1]

    そうしたら同じように側面側も貼って下さい↓

    RIMG0624[1]



    続いては側面を貼っていきましょう。

    まず先程と同じように位置を決め貼ります↓

    RIMG0625[1]

    そうしたら挿入口側ののり代を折って貼りつけます↓

    RIMG0626[1]

    次はピコピコしているのり代を背面側に向かって折ります↓

    RIMG0627[1]

    後は天地側ののり代を折って下さい。




    最後に天地です。

    天地は同じように位置を決め貼るだけです。

    特に難しいところはないと思います。

    これで角が綺麗に・・・







    RIMG0628[1]

    なりませんでした!



    写真 (2)

    カッコつかずすみません。

    本当は↓の画像のように綺麗に処理できるのですがちょっと精度が足らなかったみたいです↓

    RIMG0633[1]


    ですがまあここまできたらやり直す気などもちろんありませんのでとりあえず



    完成!!



    ということでお願いします。

    それでは全景をどうぞ↓


    RIMG0630[1]
    RIMG0631[1]


    ウッディさんもご苦労様でした↓

    RIMG0632[1]


    デザインに関して。

    続編の2部ではジョナサンのシルエットをジョセフにし色もネイビーから他の色に変更。

    タイトルロゴ横の石仮面をカーズの石仮面に変更することで使いまわし出来るようにしています。

    続編モノはBOXに統一感が出るように作ると良いのではないかなということでこういった仕様にしています。

    色々と分かりづらいところもあったかもしれませんが皆さんも是非作ってみてください。

    ちなみに作業時間は慣れれば半日ほどでできます。

    それではまた、どうぞよろしくお願いします。




    2013.10.30追記

    以下の記事で手法を少し変えてます。よろしければご覧ください。

    自作BDBOX 翠星のガルガンティア
